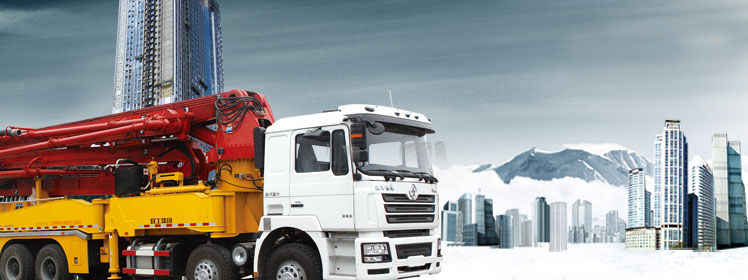

點擊下圖片即可查看大圖
主要特點：
|
一、底盤：
|
|
產品型號 |
JTZ5430THB |
單位 |
數值 |
|
泵送系統 |
混凝土最大出口壓力 |
Mpa |
12/7 |
|
額定工作壓力 |
Mpa |
32 |
|
|
泵送頻率 |
min-1 |
26 |
|
|
料斗容積 |
m3 |
0.6 |
|
|
上料高度 |
mm |
1450 |
|
|
液壓系統型式 |
|
開式 |
|
|
分配閥形式 |
|
S型閥 |
|
|
油缸缸徑×行程 |
mm |
φ140×1800 |
|
|
混凝土缸徑×行程 |
mm |
φ230×1800 |
|
|
液壓油冷卻 |
|
風冷 |
|
|
混凝土理論排量 |
m3/h |
70~100 |
|
|
臂架 |
最大布料高度 |
m |
44.7 |
|
最大布料半徑 |
m |
40.2 |
|
|
最大面料深度 |
m |
28.1 |
|
|
回轉角度 |
° |
365 |
|
|
展臂角度 |
|
‘-2～90°/180°/180°/235°/245° |
|
|
臂節數量 |
節 |
5 |
|
|
底盤及整車 |
底盤型號 |
|
SX1316DT466 |
|
軸距 |
mm |
1800+4575+1400 |
|
|
發動機型號 |
|
康明斯（原裝進口） |
|
|
發動機最大功率 |
kw/rpm |
283/1900 |
|
|
排放標準 |
|
歐IV |
|
|
整車質量 |
kg |
39000 |
|
|
整車外型尺寸（長×寬×高） |
mm |
12950×2489×3950 |
|
|
其它 |
液壓油箱容積 |
L |
800 |
|
水箱容量 |
L |
600 |
|
|
潤滑方式 |
|
節能式自動潤滑 |
|
|
控制方式 |
|
手動+遙控 |
