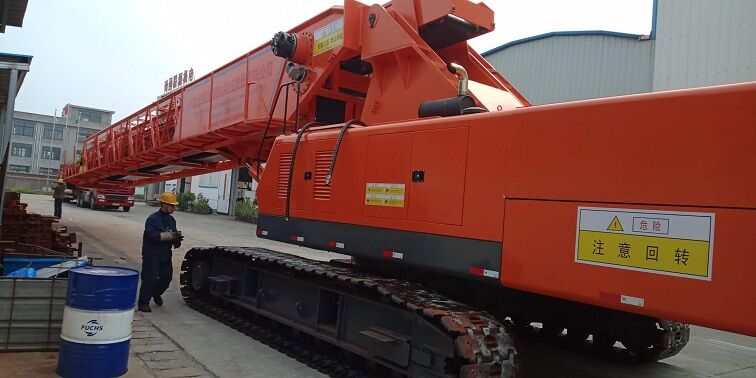

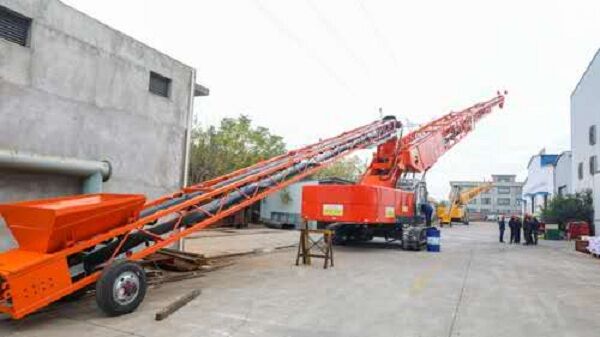

我公司生產的可移動式混凝土運輸、澆筑設備——自行帶式混凝土布料機，小時澆筑強度可達270m3。為了解決混凝土布料機的供料問題，自行研制了可移動式上料平臺。
1）概述
混凝土布料機上料平臺是與混凝土布料機相配套的輔助設備。該設備每小時最大澆筑強度為270m3，由于其配套的運輸車數量很少，配以普通自卸汽車就不得不設計一個與之配套的上料平臺。根據我公司布料機的工作特點，要求上料平臺結構安全可靠，且移動要靈活方便，要達到以上要求。其行走裝置的設計就顯得尤為重要。
2）設計計算
2.1 上料平臺主要結構簡介
上料平臺主要由平臺梁、平臺柱、平臺鋪板、牽引裝置、走行裝置、轉換裝置及欄桿等組成。走行裝置是上料平臺的附屬裝置，主要是承擔上料平臺的短距離運輸，根據上料平臺的使用要求，行走裝置的設計將直接關系到平臺的使用性能。
2.2 走行平臺的方案及結構選擇
根據上料平臺的工作特點和性質，要求上料平臺在工作狀態要安全可靠，而在運輸狀態下要靈活、方便?？紤]到平臺的自重很大，一般情況下，在運輸狀態要采用4點支承。但如果在運輸狀態下采用4點支承，會使整個行走裝置變得復雜，且轉向亦不靈活，這樣勢必增加其成本，現場運輸時也不方便，所以在方案選擇時，采用兩點支承，這樣只需采用較大承載力的履帶即可滿足要求，且配合轉換裝置可以很方便地實現工作狀態和運輸狀態之間的轉換。因此，只要履帶在設計過程中能滿足要求。選用兩點支承的方案即可簡化結構，降低成本，又可有效地滿足施工要求。
在進行結構選擇時，由于在施工過程中，上料平臺通常只作短距離運輸，所以行走裝置的懸掛可選用結構比較簡單的剛性懸掛，即選用強度和剛度都很可靠的正方形箱形結構，懸掛與車輪軸采用固定式聯接，車輪軸通過軸承與輪胎連接。
2.3 走行裝置的設計計算
2.3.1 剛性懸掛的設計計算
懸掛在運輸狀態或由工作狀態向運輸狀態轉變時，它不能始終保持與地面垂直，當其與地面呈一定夾角時，將受到因自重而引起的彎矩作用，所以，懸掛同時承受平臺自重產生的軸心力和由于自重引起的彎矩的作用，因此，懸掛裝置是一個壓彎桿件。對于壓彎桿件，在進行設計計算時，只需對其穩定性計算即可滿足要求。穩定性計算如下：
N/ψA+βmxMmax/γsWx(1-0.8N/NEX)≤[f]
式中：N-懸掛的軸心壓力(N)；
Mmax-懸掛所受的最大彎矩(N?mm)；
N-懸掛截面積(mm2)；
NEX-歐；拉臨界力；
λx-構件對X的長細比；
ψ—彎矩作用平面內的軸心受壓構件穩定系數；
WX彎矩作用平面內較大受壓纖維的毛截面慣性矩；
βmx-計算彎矩作用平面內穩定性時的等效彎矩系數；
βmx=1-0.2N/NEX
γX-懸掛的截面塑性發展系數。對于受靜力、荷載或間接承受動載荷的結構取γx=1.05。
通過對懸掛的穩定性計算，確定其截面為350mm×350mm，板厚16mm。
2.3.2 車輪軸的設計計算
車輪軸在工作狀態下只起支承上料平臺自重的作用，并不傳遞動力，且在工作時軸是不轉動的。屬固定心軸，只承受彎矩的作用。因此在設計計算過程中，車輪軸只作強度計算和剛度的校核。我們選用車輪軸為空心軸，則其強度的計算按公式(進行：
σ=10M/d3×1/(1-γ4)≤[σ-1]
式中：
σ—軸計算截面上的工作應力(MPa)；
d—軸的直徑(mm)
M—軸在計算截面上的彎矩(N?mm)；
γ—空心軸內徑d0與外徑d之比，
γ=d0/d
[σ-1]許用疲勞應力(MPa)。
軸剛度的校核是計算軸在工作狀態下的變形量，使其不得超過許用限度，即：
Y≤[Y] (8)
式中：
Y—計算變形量；
[Y]—許用變形量；[Y]＝(0.003～0.005)ι。
ι—軸的總長度。
軸的變形量的精確計算很復雜。通常用簡單方法來計算，通過簡化計算軸的變形量可由公式(9)求得：
式中：i—計算變形處的變形量(撓度Y)mm；
M—軸所承受的彎矩(N?mm)；
M'—在計算變形處加單位力Fi＝1N或
單位力矩M'＝1N?mm時軸上引起的彎矩(N?mm)；
E—材料彈性模量，對于鋼E＝2.1×105MPa；
I—截面慣性矩(mm4)；
ιi—各段軸的長度。
如果軸上各載荷不在同一平面內，則可把這些載荷分解成互相垂直的兩個平面內的分力，分別計算出這兩個平面內各截面處的Y，然后用矢量法求出其合成撓度即可。通過設計計算，車輪軸直徑外徑d為100mm，內徑d0為70mm，其強度和剛度均能滿足要求。
3 總結
上料平臺自投入運行以來，其走行裝置能有效地滿足設計要求，其運行效果比較理想，其走行裝置能有效地滿足設計要求，其運行效果比較理想.
