電動V型調節球閥VQ941配套智能遠控型電動執行器;
電動V型調節球閥配用DQWT系列執行機構，無需另配伺服放大器，輸入（4-20mADC或1-5ADC）信號及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。閥芯上開有V型切口，與硬密封閥座相對轉動產生剪切力，可將纖維切斷，防止卡死。具有流通能力，調節精度高，可調比大，密封性好，重量輕等特點。適用于除小口徑，角型、三通連接外的大部分場合，是替代進口產品的產品，特別適用于泥漿和含有纖維性介質，以及含有微小固體懸浮物介質的調節。廣泛應用于造紙業、制糖、石油、化工、冶金等工業自動控制系統中。技術參數及執行標準：
|
|
法蘭連接 |
對夾連接 |
||||||||
|
公稱通徑 |
DN50~300、NPS2~12 |
DN25~250、NPS1~10 |
||||||||
|
公稱壓力(Mpa) |
PN1.6~2.5、Class150 |
|||||||||
|
閥門材料及適用工況 |
零件名稱 |
材料 |
||||||||
|
閥體 |
WCB |
ZG1Cr18Ni9Ti |
CF8(304) |
CF3(304L) |
ZG1Cr18Ni12Mo2Ti |
CF8M(316) |
CF3M(316L) |
|||
|
球體、閥桿 |
2Cr13 |
1Cr18Ni9Ti |
0Cr19Ni9 (304) |
00Cr19Ni11 (304L) |
1Cr18Ni12Mo2Ti |
0Cr17Ni12Mo2 (316) |
00Cr17Ni12Mo2 (316L) |
|||
|
密封面 |
特種硬化材料 |
|||||||||
|
適用介質 |
泥漿、紙漿、含有固體的流體等。 |
高溫流體、泥漿、紙漿、蒸汽、含有固體的流體等。 |
高溫、高頻、高壓 |
|||||||
|
適用溫度 |
-29~250℃ |
-29~350℃ |
-29~500℃ |
|||||||
|
設計制造 |
GB/T 12237-1989、ANSI B16.34 |
|||||||||
|
結構長度 |
GB/T 12221-1989、ANSI B16.10 |
|||||||||
|
連接法蘭 |
JB/T74~90(JB74~90)、GB9112~9131、HGJ44-76、SH3406；ANSI B16.5 |
|||||||||
|
壓力試驗 |
JB/T 9092-1999、API 598 |
|||||||||
|
傳動方式 |
蝸輪蝸桿傳動、氣動、電動。 |
|||||||||
還可根據用戶要求的標準制作。

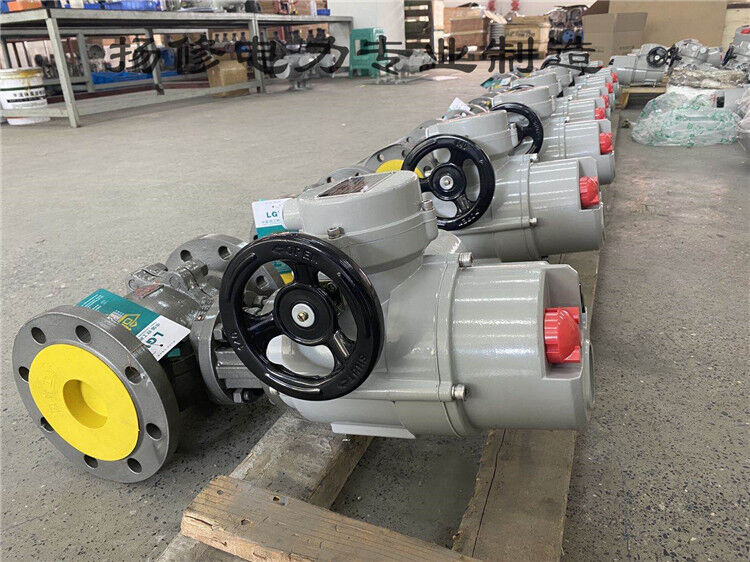

電動V型調節球閥VQ941配套智能遠控型電動執行器
