生料粉磨系統板式給料機的改造
前言：
日產5000t/d水泥生產線，生料粉磨系統采用MPS5300B型立式輥磨，其原料有石灰石、砂巖、粘土和鐵粉，由四臺GBL1400型中型板式給料機進行配料，根據原有生產線設備的運行情況及出現的問題，我公司對生產線的兩臺設備進行了改造，同時根據生產運行中出現的問題對部分部件進行了再改進。
一、中型板式給料機原有狀況
調配庫底的中型板式給料機型號為GBL1400型，行走輪和輸送鏈條為易損件。其中，行走輪不僅承受物料的壓力，還承受物料輸送過程中頭輪的牽引力，加速了損壞。更換該結構形式的行走輪時，需將外側相連的三塊鏈板拆除方可取出，很不方便。中型板式喂料機鏈條為整體式，無法實現部分鏈條的更換。

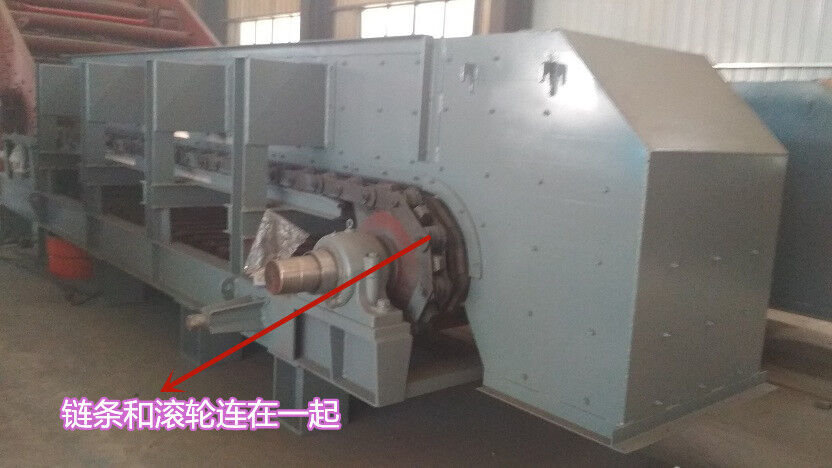

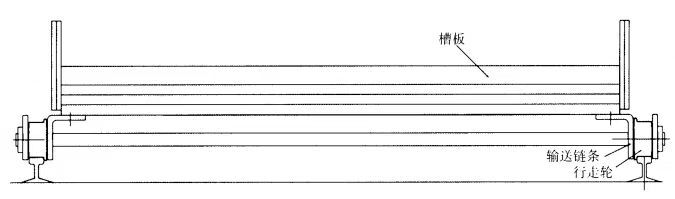

改造前中型板式喂料機結構圖
二、對原有設備進行設計改進
對現有設備問題，在盡量保證原有部件繼續使用的情況下，對部件進行再加工。具體改進措施如下：
(1)將輸送鏈條和行走輪功能分開，行走輪放置在外側，位置不變，輸送鏈條改為兩條分體式。改造后需對頭尾鏈輪進行再加工，兩鏈輪盤原距離為1550mm，改造后鏈輪盤距離為950mm，此外，還需對軸進行加工處理，但不必更換。
(2)在中間部位加裝支重輪，增加槽板的承重能力。

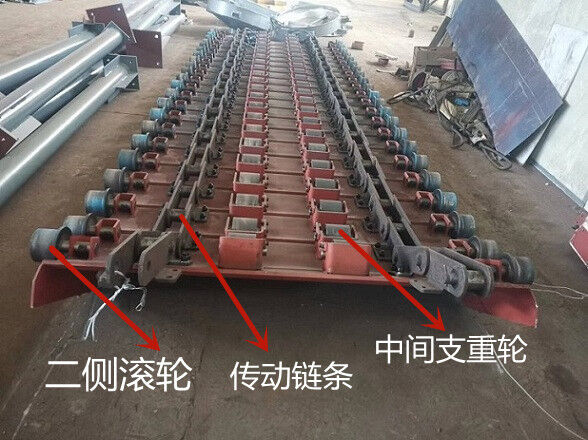

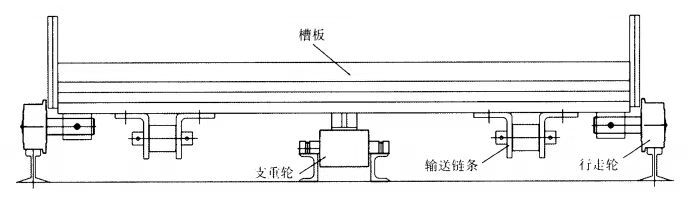

(3)改造后的結構見圖。
三、改造實施
確定要改動的部件，利用大修時間，將頭輪和尾輪拆除，對軸進行加工，重新安裝；槽板拆除后，對與輸送鏈條配合的定位孔進行加工；行走輪固定座需焊接至槽板上的，在線下加工完成后焊至槽板上；支重系統等可在鏈輪加工期間完成，整個改造過程較為緊湊。
四、結語
通過此次改造，與改造前相比設備部件損壞后更換更為方便。改造前更換部分鏈條較為困難，改造后輸送鏈條采用銷軸加穿銷的方式，便于拆解，可實現單節更換。行走輪單獨設置，不與頭輪接觸，不承載牽引力，其安裝于固定座，由螺桿固定，可實現單獨更換。在槽板中間部位安裝支重輪，承受部分物料倉物料重量，可提高槽板使用壽命。本次改造主要部件未進行更換，改造費用相對較少，改造取得較好效果。
