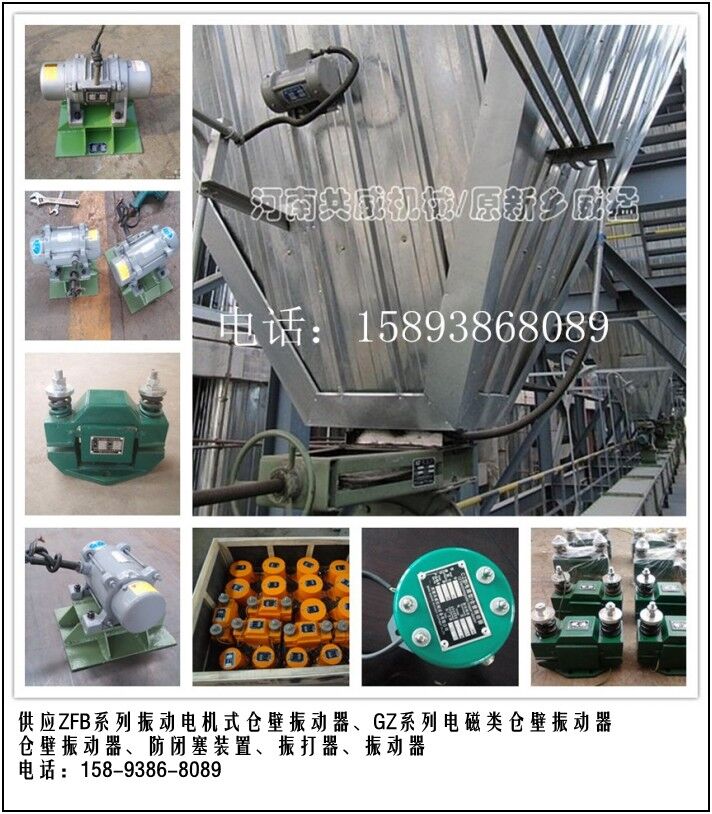

ZFB系列倉壁振動器產品簡介：
工作原理與結構特點
ZFB系列倉壁振動器是利用新型振動電機高速旋轉產生的離心作用，使該機高頻振動，從而消除物料與倉壁的摩擦及料倉內物料間的相對穩定性，從而使物料順利從倉口排出。

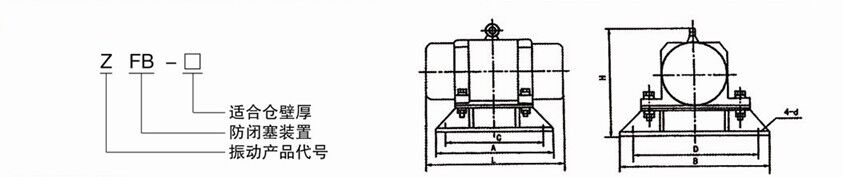

ZFB系列倉壁振動器型號說明：
ZFB系列倉壁振動器技術參數表：
|
型 號 |
電壓v |
功率Kw |
適合倉壁 厚mm |
倉錐部容量m3 |
激振力KN |
振頻Hz |
振幅mm |
重量Kg |
|
ZFB-4 |
380 |
0.15 |
3.2-4.5 |
1 |
1.5 |
50 |
1.5 |
28 |
|
ZFB-5 |
0.25 |
4.5-6 |
3 |
2.5 |
2 |
40 |
||
|
ZFB-6 |
0.4 |
6-8 |
10 |
5 |
2 |
60 |
||
|
ZFB-10 |
0.75 |
8-10 |
20 |
8 |
4 |
90 |
||
|
ZFB-15 |
0.75 |
10-15 |
50 |
17 |
4 |
180 |
||
|
ZFB-25 |
2.5 |
15-25 |
150 |
30 |
5 |
220 |
||
|
ZFB-40 |
3.7 |
25-40 |
200 |
50 |
5 |
280 |
ZFB系列倉壁振動器外型尺寸表：
|
型 號 |
ZFB-4 |
ZFB-5 |
ZFB-6 |
ZFB-10 |
ZFB-15 |
ZFB-25 |
ZFB-40 |
|
L |
300 |
328 |
362 |
427 |
451 |
530 |
530 |
|
A |
250 |
280 |
310 |
410 |
430 |
460 |
460 |
|
B |
310 |
320 |
320 |
450 |
460 |
560 |
560 |
|
H |
260 |
280 |
312 |
399 |
405 |
550 |
550 |
|
C |
210 |
240 |
250 |
350 |
370 |
400 |
400 |
|
D |
280 |
288 |
310 |
390 |
400 |
500 |
500 |
|
Φ |
13 |
15 |
17 |
22 |
22 |
34 |
34 |
ZFB系列倉壁振動器安裝與調試、使用與維護
a、倉壁振動器一般安裝在料倉下部沿倉高1/4處。
b、若非鋼制料倉或有加強筋不易振動的料倉，應在倉內鋪設振動板，將倉壁振動器焊接在振動板上，并一起緊固在料倉上。
c、每月對電機軸承進行保養，補充潤滑脂；定期清除機殼外積塵，改善散熱條件，但不能用水沖洗。
d、定期檢查絕緣電阻 ，緊固地腳螺栓，及時消除隱患。
