氣動200蝶閥

手機掃描查看

粉體專用蝶閥由兩個采用重力澆鑄而成的半閥體組成，半閥體為鋁合金材料，旋轉閥板采用高分子材料制作，具有良好的密封性。頂部及底部相同的圓法蘭，具有一個頂部法蘭以及一個折邊部件，適用于一根柔性套管。

粉體蝶閥主要用于開關料箱，料斗以及裝有粉狀或是顆粒狀物料的筒倉。可應用于所有粉狀及顆粒物料的處理，閥門利用物料自身重力進行截流以及氣動傳輸干性物料。可以安裝在料斗、料箱、筒倉、螺旋或其他類型的輸送機的下方，以及連接氣動輸送管道。由于此閥門的特殊結構以及工程材料的運用，它始終是一個非常經濟且極高效的選擇。

粉體蝶閥產品特點：

單法蘭閥門，帶有頂部法蘭及折邊部件，適用于連接柔性套管

雙法蘭閥門，頂部及底部為相同的法蘭

采用重力澆鑄而成的閥體，比壓鑄的閥體強度更高

旋轉閥板采用高分子材料，耐磨損

組件少，輕質，便于搬運

產品詳細信息

產品型號：DN100 dn150、dn200、dn250、dn300 DN350

適用范圍：混凝土攪拌站及干性粉料

產品別名：粉體蝶閥

連接形式：法蘭

材 質：鑄鋁合金

公稱通徑：100-350（mm）

適用介質：混凝土攪拌站及干性粉料 壓力范圍：0.1-1（mpa)

適用溫度：80℃

 主體材料：半閥體為鋁合金材料，旋轉閥體采用高分子材料制作

結構形式：垂直板式  傳動形式：氣動

密封形式：軟密封型   氣動執行器配置：CP101型

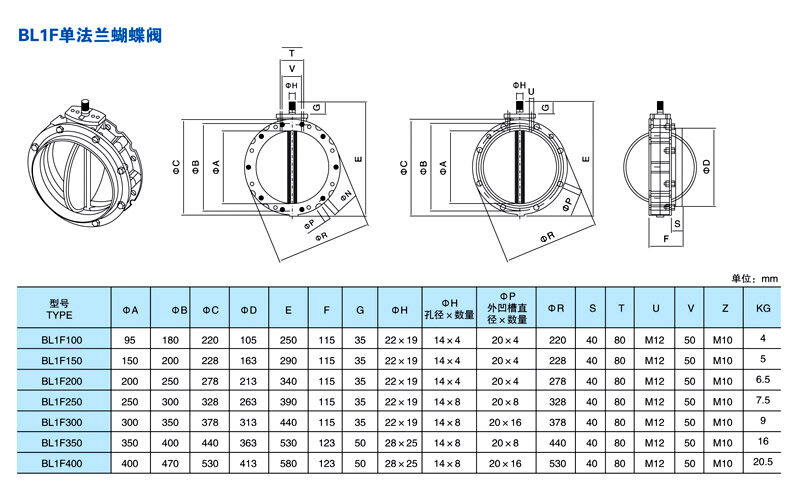

粉體專用蝴蝶閥（安裝尺寸圖）
