冷縫是指在混凝土澆筑過程中因突發不可預料因素而導致的混凝土澆筑中斷、且間隔時間超過混凝土的初凝時間，但小于混凝土的終凝時間而在混凝土結構中形成的一種薄弱面，抗滲混凝土墻結構工程的質量優劣，除處決于優良的設計、材料的性能外，還取決于施工質量的好壞，因此，對施工中的各主要環節，如模板的支設、清理，混凝土的攪拌、運輸、澆筑、振搗、養護等，均應嚴格遵守施工驗收規范和操作規程的規定。

冷縫危害：

鋼筋混凝土結構澆筑過程中出現冷縫，冷縫會給鋼筋混凝土結構帶來較大隱患，影響混凝土對鋼筋的握裹力，影響鋼筋混凝土結構的整體性，影響混凝土對鋼筋的保護作用，水可能通過冷縫銹蝕鋼筋，影響結構的自防水和使用壽命。

冷縫首先要分析裂縫形成的原因，觀察裂縫的狀況（是否貫通），然后根據具體情況做相應處理。主要的處理方式如下：

冷縫處理工藝：

1．處理概念：人工鑿除混凝土表面乳皮，清水沖洗干凈，采用去石子砂漿接縫，加強振搗和養護。

2．處理過程：

人工鑿毛

高壓水沖洗：沖毛水壓力達到25—50 mpa ,效率高，間隙期超過2周，沖毛效果差。

低壓水沖毛：在混凝土終凝后，用0.3—0.6 mpa 的水壓沖毛，可能會沖掉2-3cm厚的表層混凝土。

利用風砂槍沖毛：對齡期長的混凝土沖毛有效，但是費工、費時、費料，施工干擾大。

鋼絲刷機械刷毛：功效高，效果好，費用大。

冷縫處理方法：

1.表面修補法

表面修補法是一種簡單、常見的修補方法，它主要適用于穩定和對結構承載能力沒有影響的表面裂縫以及深進裂縫的處理。通常的處理措施是在裂縫的表面涂抹水泥漿、環氧膠泥或在混凝土表面涂刷油漆、瀝青等防腐材料，在防護的同時為了防止混凝土受各種作用的影響繼續開裂，通常可以采用在裂縫的表面粘貼玻璃纖維布等措施。

2.灌漿、嵌逢封堵法

灌漿法主要適用于對結構整體性有影響或有防滲要求的混凝土裂縫的修補，它是利用壓力設備將膠結材料壓入混凝土的裂縫中，膠結材料硬化后與混凝土形成一個整體，從而起到封堵加固的目的。常用的膠結材料有水泥漿、環氧樹脂、甲基丙烯酸酯、聚氨酯等化學材料。

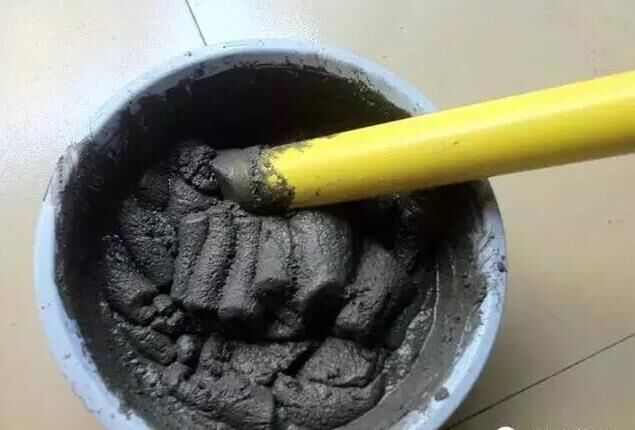

嵌縫法是裂縫封堵中最常用的一種方法，它通常是沿裂縫鑿槽，在槽中嵌填塑性或剛性止水材料，以達到封閉裂縫的目的。常用的塑性材料有聚氯乙烯膠泥、塑料油膏、丁基橡膠等等；常用的剛性止水材料為聚合物水泥砂漿。

3.結構加固法

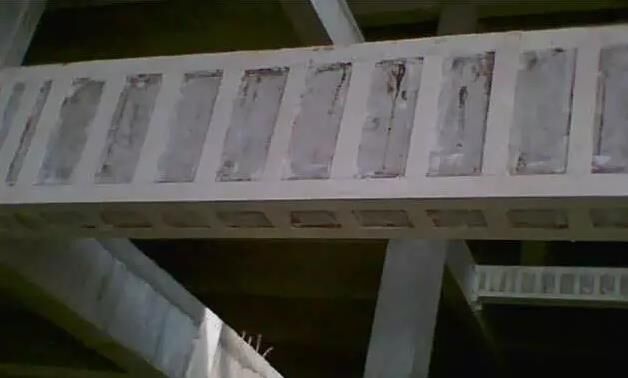

當裂縫影響到混凝土結構的性能時，就要考慮采取加固法對混凝土結構進行處理。結構加固中常用的主要有以下幾種方法：加大混凝土結構的截面面積，在構件的角部外包型鋼、采用預應力法加固、粘貼鋼板加固、增設支點加固以及噴射混凝土補強加固。

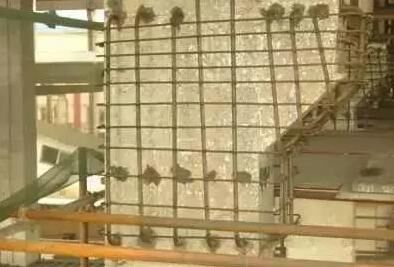

牛腿增大混凝土截面加固

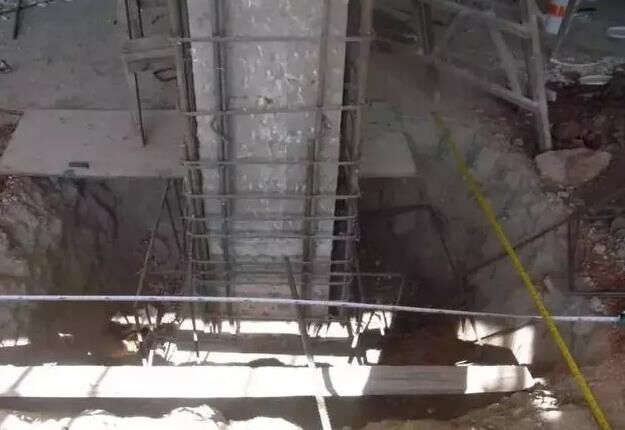

擴截面加固

4.混凝土置換法

混凝土置換法是處理嚴重損壞混凝土的一種有效方法，此方法是先將損壞的混凝土剔除，然后再置換入新的混凝土或其他材料。常用的置換材料有：普通混凝土或水泥砂漿、聚合物或改性聚合物混凝土或砂漿。

5.電化學防護法

電化學防腐是利用施加電場在介質中的電化學作用，改變混凝土或鋼筋混凝土所處的環境狀態，鈍化鋼筋，以達到防腐的目的。陰極防護法、氯鹽提取法、堿性復原法是化學防護法中常用而有效的三種方法。這種方法的優點是防護方法受環境因素的影響較小，適用鋼筋、混凝土的長期防腐，既可用于已裂結構也可用于新建結構。

6.仿生自愈合法

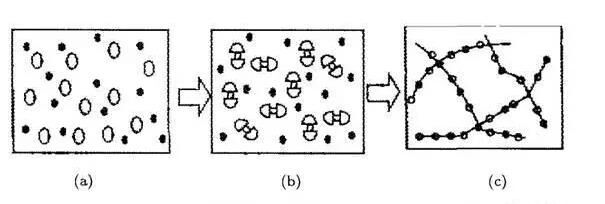

仿生自愈合法是一種新的裂縫處理方法，它模仿生物組織對受創傷部位自動分泌某種物質，而使創傷部位得到愈合的機能，在混凝土的傳統組分中加入某些特殊組分(如含粘結劑的液芯纖維或膠囊)，在混凝土內部形成智能型仿生自愈合神經網絡系統，當混凝土出現裂縫時分泌出部分液芯纖維可使裂縫重新愈合。

冷縫防水加強（示例）：

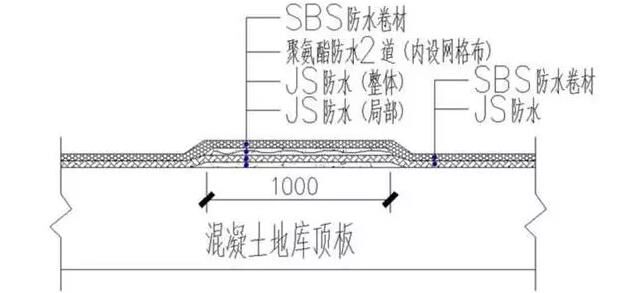

頂板混凝土養護后，冷縫處混凝土加強處理，設置防水附加層，為了保障地庫頂板防水效果，現場在冷縫處1m范圍進行防水附加層，具體做法如下：

【推薦】

【業界】工程機械以“重生”姿態成為新

【事故】建湖混凝土攪拌車惹禍，現場慘

【資訊】山東東營今年將開工12公里地下
